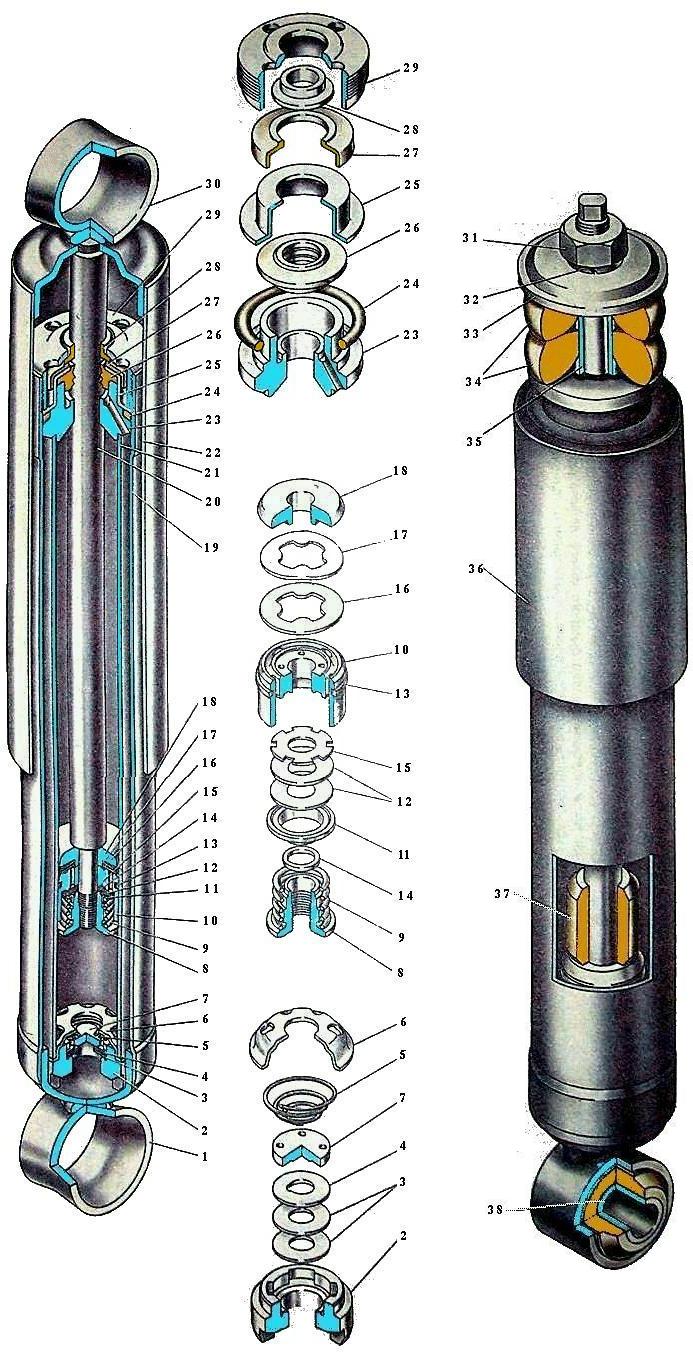

Cхема амортизатора ВАЗ 2101-2107
(По материалам каталогов и альбомов ВАЗ
изд-ва "Третий Рим")
1. Нижняя проушина (головка) амортизатора.
2. Корпус клапана сжатия.
3. Диски клапана сжатия.
4. Дроссельный диск клапана сжатия.
5. Пружина клапана сжатия.
6. Обойма клапана сжатия.
7. Тарелка клапана сжатия.
8. Гайка клапана отдачи.
9. Пружина клапана отдачи.
10. Поршень амортизатора.
11. Тарелка клапана отдачи.
12. Диски клапана отдачи.
13. Кольцо поршня.
14. Шайба гайки клапана отдачи.
15. Дроссельный диск клапана отдачи.
16. Тарелка перепускного клапана.
17. Пружина перепускного клапана.
18. Ограничительная тарелка.
19. Резервуар.
20. Шток.
21. Цилиндр.
22. Кожух.
23. Направляющая втулка штока.
24. Уплотнительное кольцо резервуара.
25. Обойма сальника штока.
26. Сальник штока.
27. Прокладка защитного кольца штока.
28. Защитное кольцо штока.
29. Гайка резервуара.
30. Верхняя проушина амортизатора.
31. Гайка крепления верхнего амортизатора передней.
32. Пружинная шайба.
33. Шайба подушки крепления верхнего конца амортизатора.
34. Подушки амортизатора.
35. Распорная втулка.
36. Кожух амортизатора.
37. Буфер штока.
38. Резинометаллический шарнир амортизатора.
(По материалам каталогов и альбомов ВАЗ
изд-ва "Третий рим")
Лашманов А.Е. (alash) 2007 г.
